MAPH104系列

2018-10-15 19:28 蘇州默孚龍

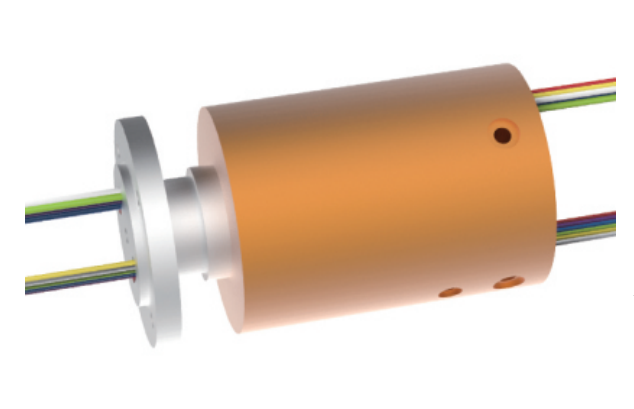

MAPH104 氣/液+電旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑，且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。

能通過的介質有: 壓縮空氣、氫氣、氮?dú)?、化學混合氣體、蒸汽、冷卻水、

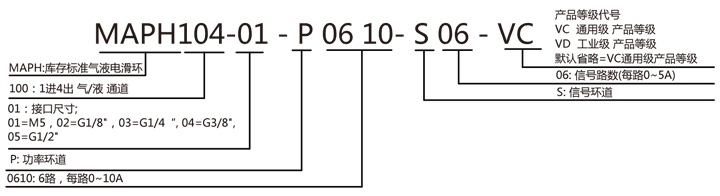

型號訂購說明:

產品等級選型表
產品等級代號	最高轉速	工作壽命	密封件
VC	100RPM	1000萬轉	國內知名品牌密封件
VD	300RPM	3000萬轉	進口密封件

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	1 inlet 4 outlets		工作壽命	參考產品選型等級
最大壓力	10MPa(可定制高壓),真空0.01torr		額定轉速	參考產品選型等級
扭矩	與接口尺寸相關,詳細咨詢技術		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG16#Teflon	AWG22#Teflon
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

選型表

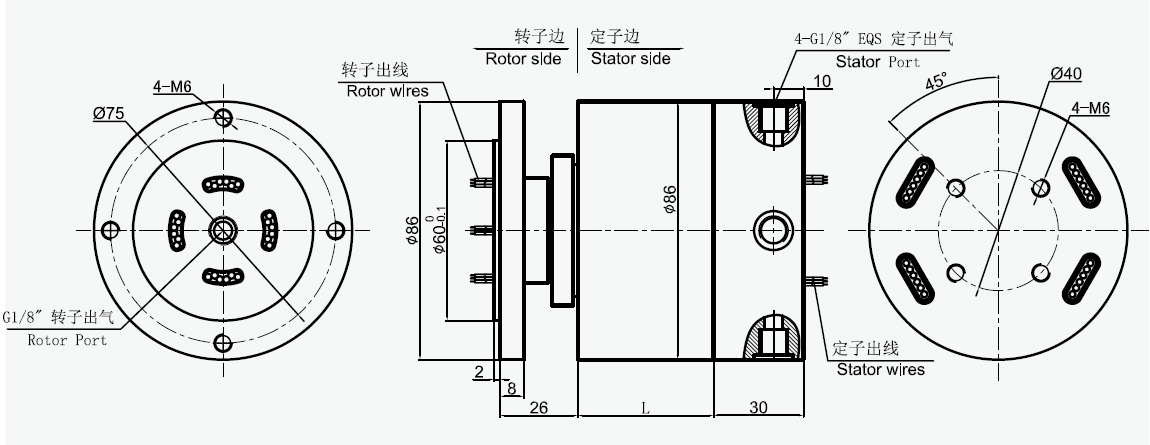

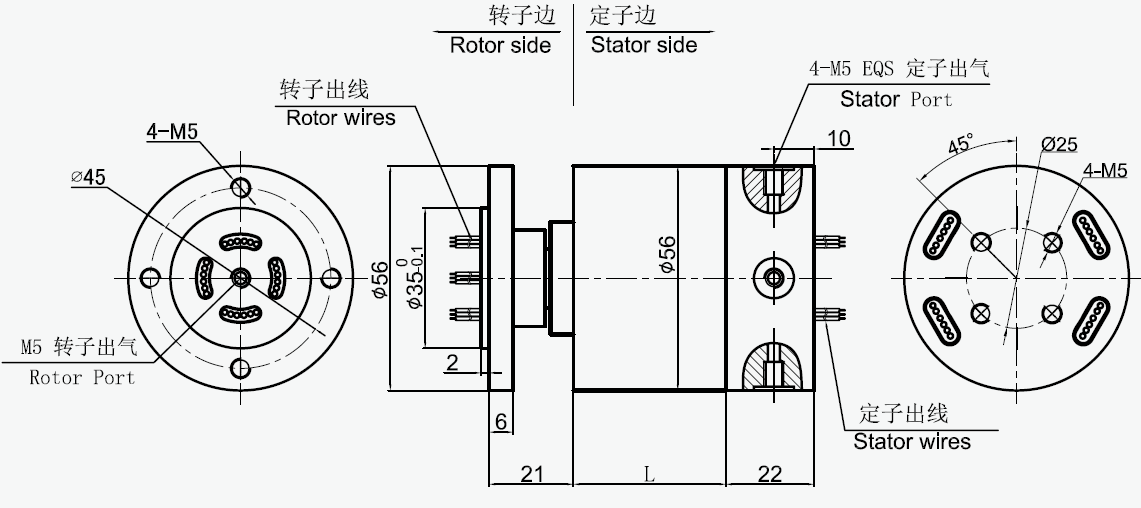

MAPH104-01, MAPH104-02 氣液電一體滑環選型表 1）XX=01 接口尺寸M5 Pipe size3~6mm 2）XX=02 接口尺寸G1/8 Pipe size3~10mm
型號	氣(液)通	10A	信號或5A	長度L(mm)	型號	氣(液)通	10A	信號或5A	長度L(mm)
MAPH104-XX-S06	1進4出	0	6	38	MAPH104-XX-P0810-S10	1進4出	8	10	71.6
MAPH104-XX-P0210-S04	1進4出	2	4	38	MAPH104-XX-P1010-S08	1進4出	10	8	71.6
MAPH104-XX-P0410-S02	1進4出	4	2	38	MAPH104-XX-P1210-S06	1進4出	12	6	71.6
MAPH104-XX-P0610	1進4出	6	0	38	MAPH104-XX-P1410-S04	1進4出	14	4	71.6
MAPH104-XX-S12	1進4出	12	0	54.8	MAPH104-XX-P1610-S02	1進4出	16	2	71.6
MAPH104-XX-P0210-S10	1進4出	2	10	54.8	MAPH104-XX-S24	1進4出	0	24	88.4
MAPH104-XX-P0310-S09	1進4出	3	9	54.8	MAPH104-XX-P0410-S20	1進4出	4	20	88.4
MAPH104-XX-P0610-S06	1進4出	6	6	54.8	MAPH104-XX-P0610-S18	1進4出	6	18	88.4
MAPH104-XX-P0810-S04	1進4出	8	4	54.8	MAPH104-XX-P1210-S12	1進4出	12	12	88.4
MAPH104-XX-P1010-S02	1進4出	10	2	54.8	MAPH104-XX-S30	1進4出	0	30	105.2
MAPH104-XX-P1210	1進4出	12	0	54.8	MAPH104-XX-P0610-S24	1進4出	6	24	105.2
MAPH104-XX-S18	1進4出	0	18	71.6	MAPH104-XX-S36	1進4出	0	36	125
MAPH104-XX-P0210-S16	1進4出	2	16	71.6	MAPH104-XX-S42	1進4出	0	42	141.8
MAPH104-XX-P0410-S14	1進4出	4	14	71.6	MAPH104-XX-S48	1進4出	0	48	158.6
MAPH104-XX-P0610-S12	1進4出	6	12	71.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

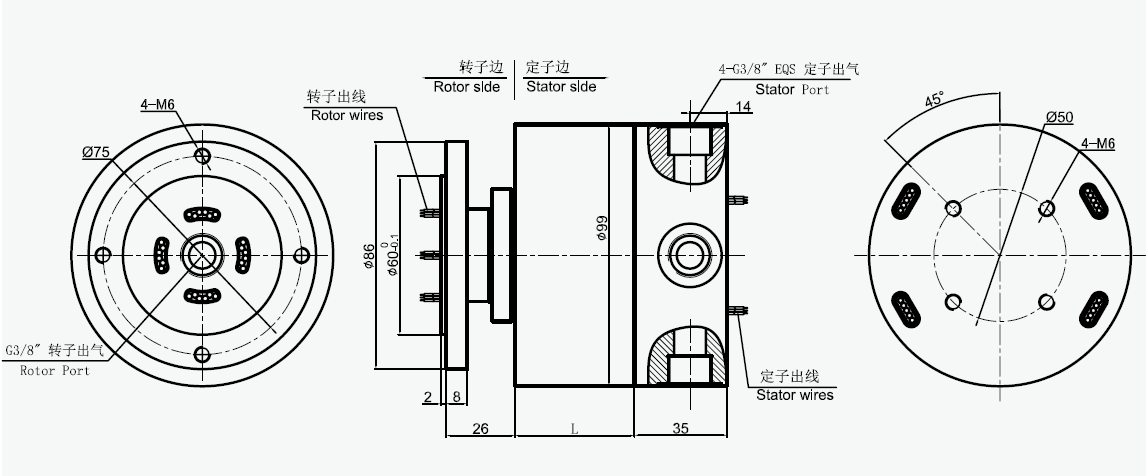

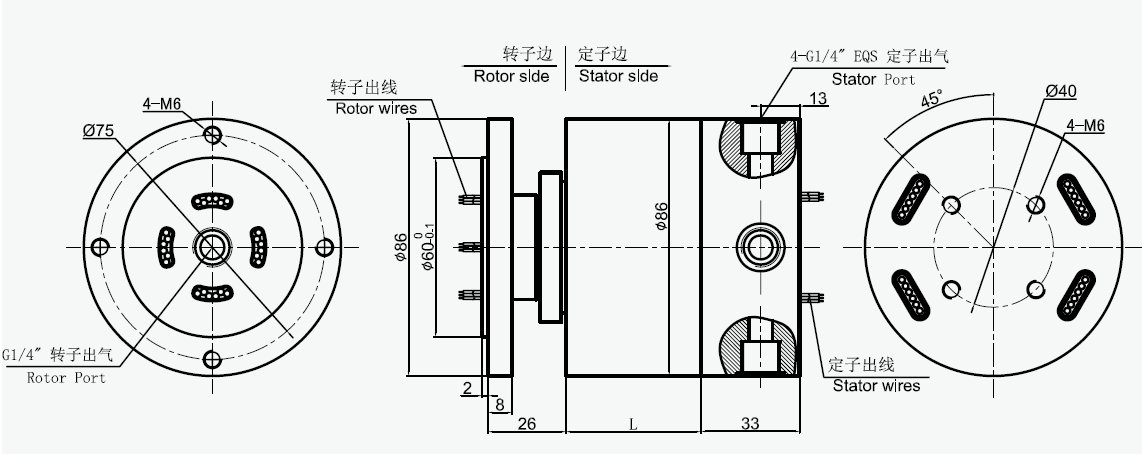

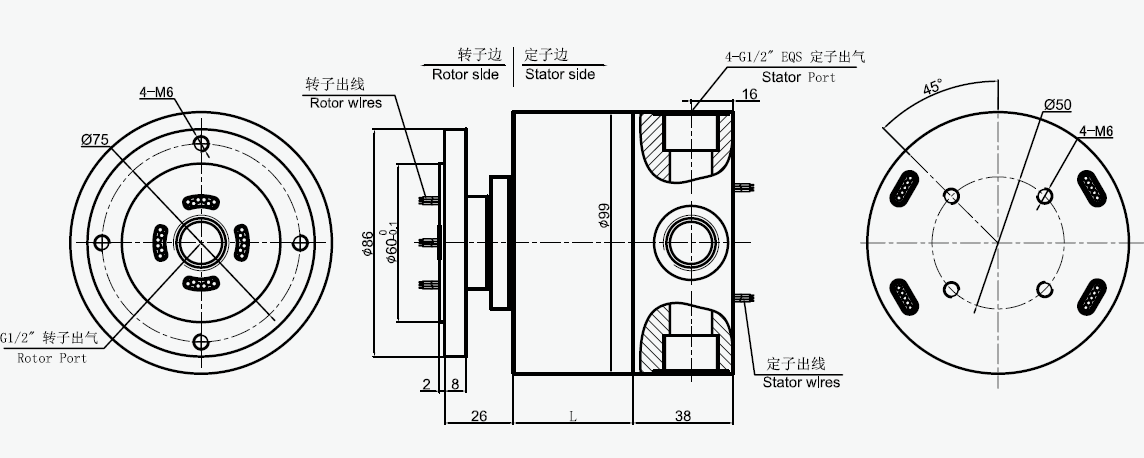

MAPH104-03, MAPH104-04, MAPH104-05氣液電一體滑環選型表 1）XX=03 接口尺寸G1/4 2）XX=04 接口尺寸G3/8 3）XX=05 接口尺寸G1/2
型號	氣(液)通	10A	信號或5A	長度L(mm)	型號	氣(液)通	10A	信號或5A	長度L(mm)
MAPH104-XX-S06	1進4出	0	6	45.2	MAPH104-XX-S36	1進4出	0	36	150.2
MAPH104-XX-P0210-S04	1進4出	2	4	45.2	MAPH104-XX-P0610-S30	1進4出	6	30	150.2
MAPH104-XX-P0410-S02	1進4出	4	2	45.2	MAPH104-XX-P1210-S24	1進4出	12	24	150.2
MAPH104-XX-P0610	1進4出	6	0	45.2	MAPH104-XX-P3610	1進4出	36	0	150.2
MAPH104-XX-S12	1進4出	0	12	65.6	MAPH104-XX-S42	1進4出	0	42	170.6
MAPH104-XX-P0210-S10	1進4出	2	10	65.6	MAPH104-XX-P0610-S36	1進4出	6	36	170.6
MAPH104-XX-P0310-S09	1進4出	3	9	65.6	MAPH104-XX-P1210-S30	1進4出	12	30	170.6
MAPH104-XX-P0610-S06	1進4出	6	6	65.6	MAPH104-XX-P4210	1進4出	42	0	170.6
MAPH104-XX-P0810-S04	1進4出	8	4	65.6	MAPH104-XX-S48	1進4出	0	48	191
MAPH104-XX-P1010-S02	1進4出	10	2	65.6	MAPH104-XX-P0610-S42	1進4出	6	42	191
MAPH104-XX-P1210	1進4出	12	0	65.6	MAPH104-XX-P1210-S36	1進4出	12	36	191
MAPH104-XX-S18	1進4出	0	18	86	MAPH104-XX-P1810-S30	1進4出	18	30	191
MAPH104-XX-P0210-S16	1進4出	2	16	86	MAPH104-XX-P2410-S24	1進4出	24	24	191
MAPH104-XX-P0410-S14	1進4出	4	14	86	MAPH104-XX-P4810	1進4出	48	0	191
MAPH104-XX-P0610-S12	1進4出	6	12	86	MAPH104-XX-S60	1進4出	0	60	231.8
MAPH104-XX-P0810-S10	1進4出	8	10	86	MAPH104-XX-P0610-S54	1進4出	6	54	231.8
MAPH104-XX-P1010-S08	1進4出	10	8	86	MAPH104-XX-P0910-S51	1進4出	9	51	231.8
MAPH104-XX-P1210-S06	1進4出	12	6	86	MAPH104-XX-P1210-S48	1進4出	12	48	231.8
MAPH104-XX-P1410-S04	1進4出	14	4	86	MAPH104-XX-P2410-S36	1進4出	24	36	231.8
MAPH104-XX-P1610-S02	1進4出	16	2	86	MAPH104-XX-S72	1進4出	0	72	275.6
MAPH104-XX-S24	1進4出	0	24	106.4	MAPH104-XX-P1210-S60	1進4出	12	60	275.6
MAPH104-XX-P0410-S20	1進4出	4	20	106.4	MAPH104-XX-P2410-S48	1進4出	24	48	275.6
MAPH104-XX-P0610-S18	1進4出	6	18	106.4	MAPH104-XX-P3610-S36	1進4出	36	36	275.6
MAPH104-XX-P1210-S12	1進4出	12	12	106.4	MAPH104-XX-S84	1進4出	0	84	316.4
MAPH104-XX-P1810-S06	1進4出	18	6	106.4	MAPH104-XX-P1210-S72	1進4出	12	72	316.4
MAPH104-XX-P2410	1進4出	24	0	106.4	MAPH104-XX-P2410-S60	1進4出	24	60	316.4
MAPH104-XX-S30	1進4出	0	30	126.8	MAPH104-XX-P3610-S48	1進4出	36	48	316.4
MAPH104-XX-P0610-S24	1進4出	6	24	126.8	MAPH104-XX-S96	1進4出	0	96	357.2
MAPH104-XX-P1210-S18	1進4出	12	18	126.8	MAPH104-XX-P1210-S84	1進4出	12	84	357.2
MAPH104-XX-P1810-S12	1進4出	18	12	126.8	MAPH104-XX-P2410-S72	1進4出	24	72	357.2
MAPH104-XX-P2410-S06	1進4出	24	6	126.8	MAPH104-XX-P3610-S60	1進4出	36	60	357.2
MAPH104-XX-P3010	1進4出	30	0	126.8	MAPH104-XX-P4210-S54	1進4出	36	60	357.2
