MHF400系列


        2018-10-06 15:23  蘇州默孚龍










MHF400 是4通道高頻旋轉接頭，每個通道的最高頻率2.5Ghz, 高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品?？蛇x項: 可混合電源功率，24V控制信號、通訊信號、動力電源、流體空氣水等介質的混合滑環。













					技術規格參數





					機械技術指標

					高頻部分技術指標





					參數

					數值

					參數

					第一通道

					第二通道

					第三通道

					第四通道





					工作壽命

					500萬轉

					插入損耗

					<0.5

					<0.5

					<0.5

					<0.5





					額定轉速

					100RPM

					插入損耗波動

					<0.05

					<0.05

					<0.05

					<0.05





					工作溫度(℃)

					-30℃~80℃

					駐波比VSWR

					<1.3

					<1.3

					<1.3

					<1.3





					工作濕度

					0~85% RH

					駐波比波動

					<0.05

					<0.05

					<0.05

					<0.05





					接觸材料

					金-金

					平均功率

					50W

					15W

					15W

					15W





					殼體材料

					不銹鋼









					扭矩

					0.1N.m；+0.03N.m/6路









					防護等級

					IP51

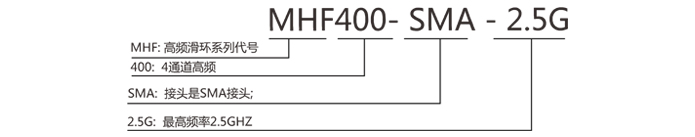

	選型表







				MHF400 - 4通道高頻旋轉關節選型表





				型號

				高頻通道

				頻率

				接頭類型





				MHF400-SMA-2.5G

				4

				2.5GHz/Channel

				SMA

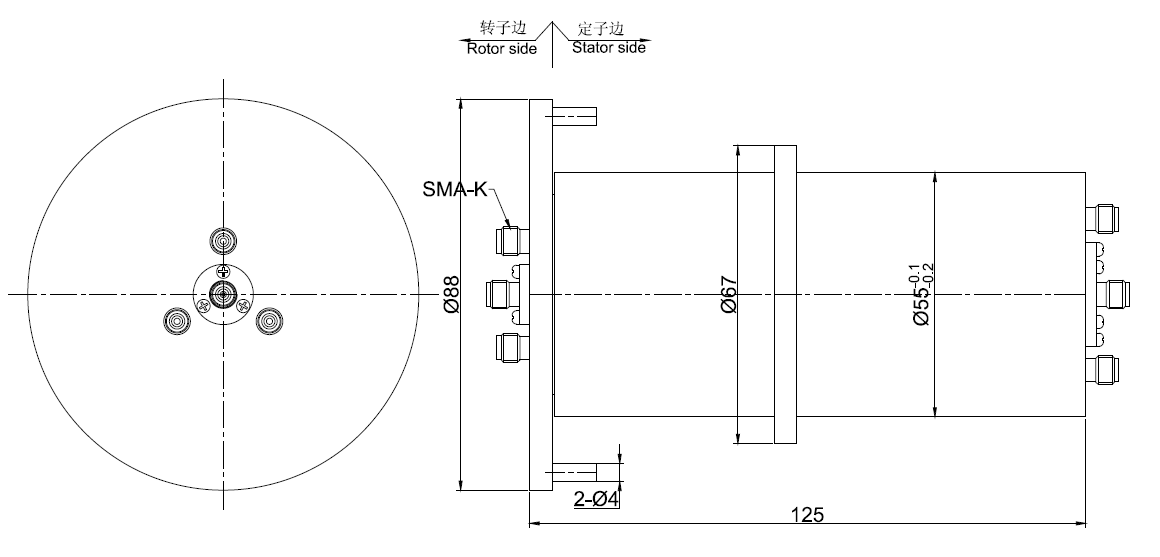

	標準圖紙
