MHF200系列


        2018-10-06 15:22  蘇州默孚龍










MHF200是雙通道高頻旋轉接頭(高速信號滑環)，每個通道的最高頻率4.5GHz 或18GHz, 高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品?？蛇x項: 可混合電源功率，24V控制信號、通訊信號、動力電源、流體空氣水等介質的混合滑環.











					技術規格參數





					機械技術指標

					高頻部分技術指標





					參數

					數值

					參數

					數值





					工作壽命

					500萬轉

					頻率

					0~18GHz





					額定轉速

					Max 100RPM

					駐波比VSWR

					<1.3





					工作溫度(℃)

					-30℃~80℃

					插入損耗

					0.3db





					工作濕度

					0~85% RH

					駐波比波動

					<0.05





					接觸材料

					金-金

					插入損耗波動

					0.05db





					殼體材料

					不銹鋼

					接頭類型

					SMA





					扭矩

					0.1N.m；+0.03N.m/6路

					特性阻抗

					50Ω





					防護等級

					IP51

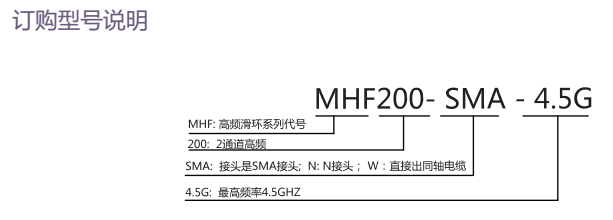

		選型表







					MHF200 - 2通道高頻旋轉關節選型表





					型號

					高頻通道

					頻率

					接頭類型





					MHF200-SMA-4.5G

					2

					4.5GHz/Channel

					SMA





					MHF200-SMA-18G

					2

					18GHz/Channel

					SMA





					MHF200-N-4.5G

					2

					4.5GHz/Channel

					N

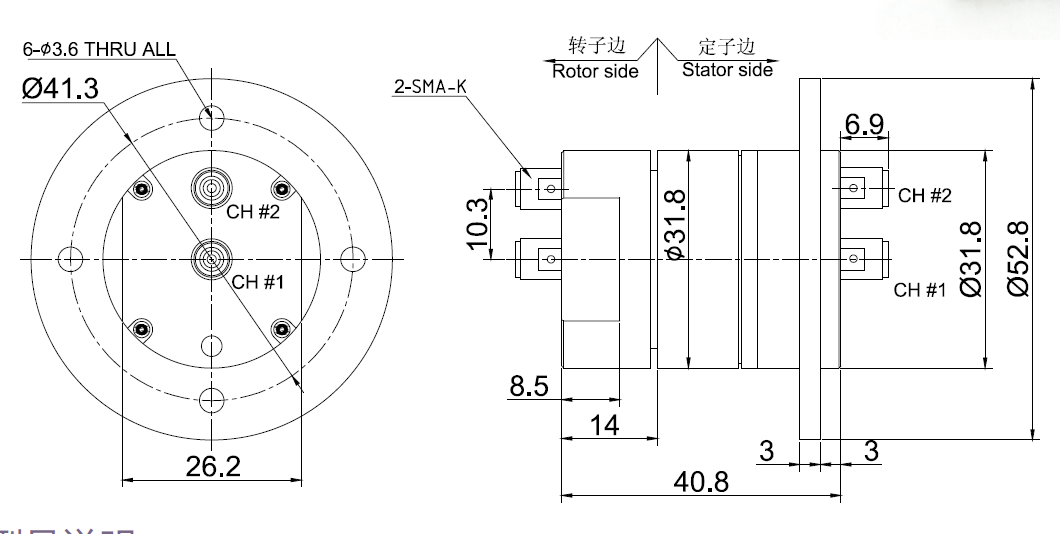

		標準圖紙
