MMC088系列 超微型的帽式滑環


        2018-09-20 15:54  蘇州默孚龍










MMC088是一款超微型的帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.具有低扭矩，低損耗免維護；低電氣噪音典型應用：安防監控，攝影攝像，機器人，測試儀器，轉臺以及自動化設備上。超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。













					產品等級選型表





					MMC088和MMC0889的區別:





					型號

					最高轉速

					工作壽命

					殼體材料

					電氣噪音①@10Rpm





					MMC088

					250RPM

					>1000萬轉

					ABS塑料

					10mΩ





					MMC0889

					1000RPM

					>3000萬轉

					ABS塑料

					4mΩ











					技術規格參數





					機械技術指標

					電氣技術指標





					參數

					數值

					參數

					數值





					工作壽命

					參考產品選型等級



					功率

					信號





					額定轉速

					參考產品選型等級

					額定電壓

					0~240VAC/VDC

					0~240VAC/VDC





					工作溫度

					-30℃~80℃

					絕緣電阻

					≥600MΩ/500VDC

					≥600MΩ/500VDC





					工作濕度

					0~85% RH

					導線規格

					AWG32#Teflon

					AWG32#Teflon





					接觸材料

					參考產品選型等級

					導線長度

					標準長度300mm（可據要求調整）





					殼體材料

					參考產品選型等級

					絕緣強度

					500VAC@50Hz，60s





					扭矩

					0.005N.m；+0.02N.m/6rings

					動態電阻變化值

					<0.01Ω





					防護等級

					IP51











		選型表







					MMC088微型帽式滑環選型表





					型號

					信號或1A

					總路數





					MMC088-S02

					2

					2





					MMC088-S04

					4

					4







		注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。如有特殊要求，請咨詢客服。

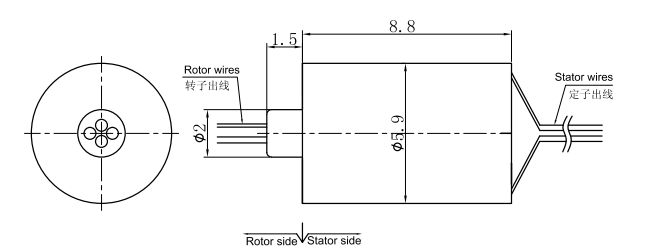

		標準圖紙











					各環路導線色碼表





					環道

					顏色

					環道

					顏色





					1

					黑

					3

					黃





					2

					紅

					4

					綠







		(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
