MMC119系列


        2018-11-17 08:36  蘇州默孚龍












	MMC119是一款超微型的帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.具有低扭矩，低損耗免維護；低電氣噪音典型應用：安防監控，攝影攝像，機器人，測試儀器，轉臺以及自動化設備上。MMC1199 是MMC119的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。

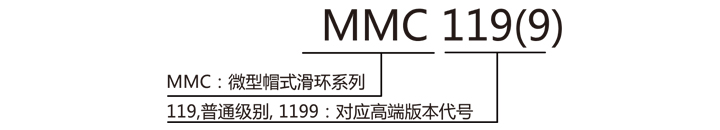

						產品等級選型表





						MMC119和MMC1199的區別:





						型號

						最高轉速

						工作壽命

						殼體材料

						電氣噪音①@10Rpm





						MMC119

						250RPM

						>1000萬轉

						ABS塑料

						10mΩ





						MMC1199

						1000RPM

						>3000萬轉

						ABS塑料

						4mΩ











						技術規格參數





						機械技術指標

						電氣技術指標





						參數

						數值

						參數

						數值





						工作壽命

						參考產品選型等級



						功率

						信號





						額定轉速

						參考產品選型等級

						額定電壓

						0~240VAC/VDC

						0~240VAC/VDC





						工作溫度

						-30℃~80℃

						絕緣電阻

						≥600MΩ/500VDC

						≥600MΩ/500VDC





						工作濕度

						0~85% RH

						導線規格

						AWG32#Teflon

						AWG32#Teflon





						接觸材料

						參考產品選型等級

						導線長度

						標準長度300mm（可據要求調整）





						殼體材料

						參考產品選型等級

						絕緣強度

						500VAC@50Hz，60s





						扭矩

						0.005N.m；+0.02N.m/6rings

						動態電阻變化值

						<0.01Ω





						防護等級

						IP51











			選型表







						MMC119微型帽式滑環選型表





						型號

						信號或1A

						總路數





						MMC119-S04

						4

						4





						MMC119-S06

						6

						6





						MMC119-S08

						8

						8







			注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。如有特殊要求，請咨詢客服。

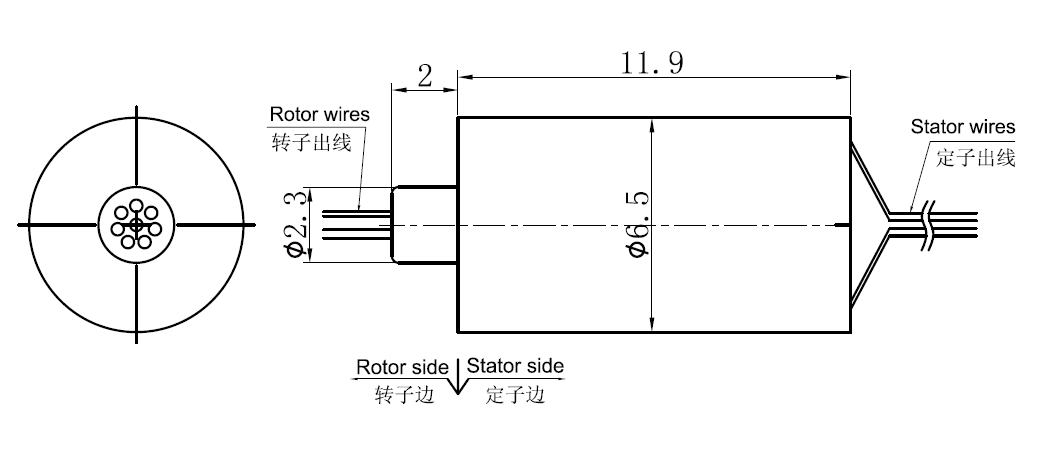

			標準圖紙











						各環路導線色碼表





						環道

						顏色

						環道

						顏色





						1

						黑

						5

						藍





						2

						紅

						6

						白





						3

						黃

						7

						橙





						4

						綠

						8

						紫











			(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
