MW4032系列

MW4032是插片式無水銀大電流滑環，除具備常規滑環特點外，還具有連接方便，載流能力更強等特點；可替代傳統式的水銀滑環；為工業制造業設計的無水銀滑環，完全滿足歐盟環保要求。導電環采用貴金屬鍍敷處理，電刷采用貴金屬合金絲，采用標準的扁平接頭方便連接。

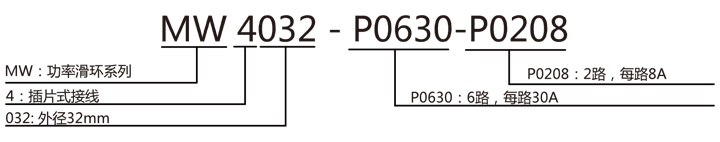

型號訂購說明:

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	2000萬轉		功率	信號
額定轉速	250RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	接線柱	接線柱
接觸材料	鍍金-鍍金	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz,60s
扭矩	0.1N.m;+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

MW4032滑環(插片式)系列選型表
型號	30A	信號或8A	長度L(mm)	備注
MW4032-P0230	2	0	47.4	可替代A2H,M230
MW4032-P0330	3	0	47.4	可替代A3H,M330
MW4032-P0230-P0208	2	2	47.4	可替代A4H,M430

注：N個30A 電流環并起來可作為1路N*30A電流環使用；比如: 2環30A 并起來做作為 1路60A 使用。

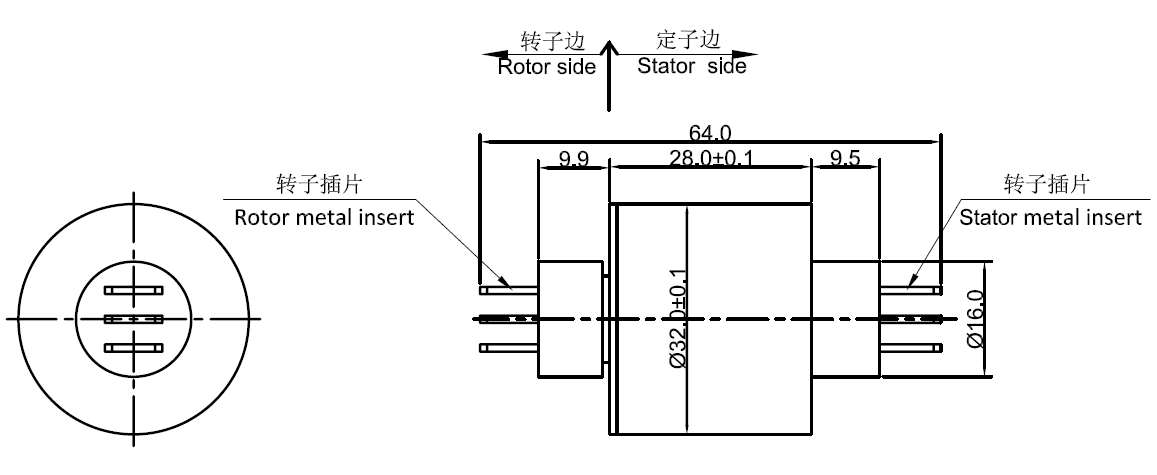

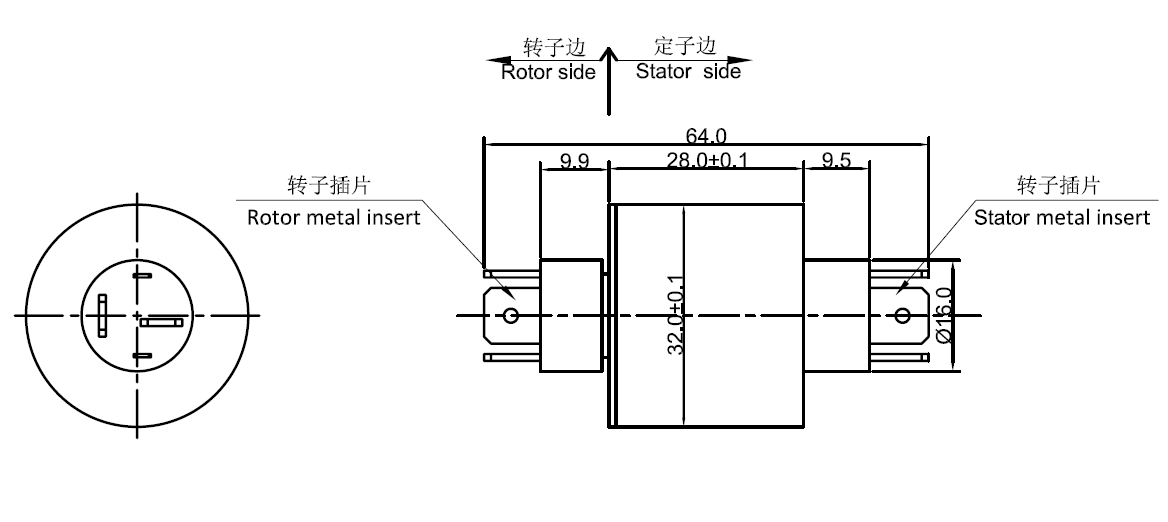

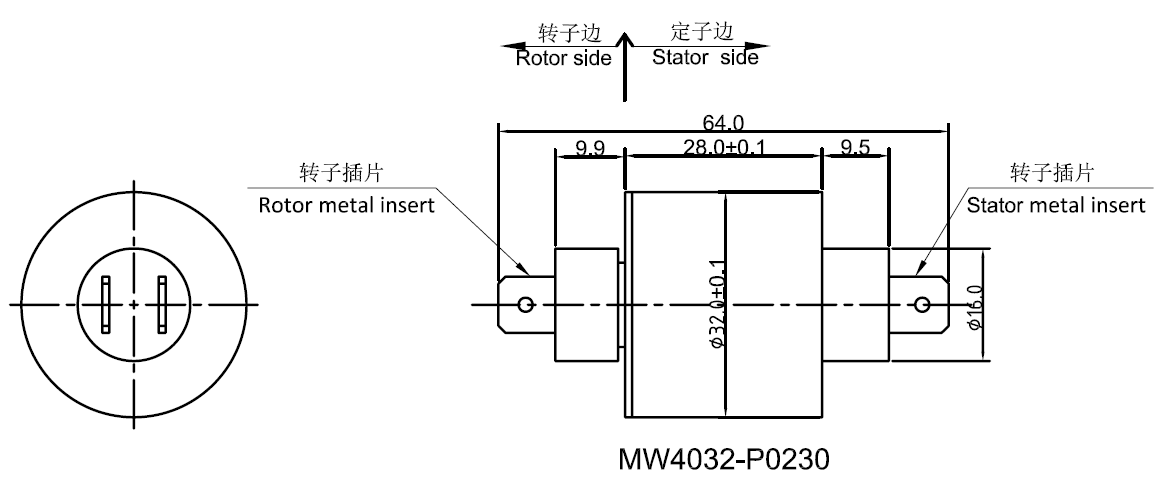

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	3	黃
2	紅	4	綠



(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
