MW5158系列超大電流專用功率滑環

2018-10-06 14:57 蘇州默孚龍

MW5158是超大電流專用功率滑環，轉子和定子分別采用接線柱連接，常用于100A以上的場合。可根據客戶要求增加傳感器信號或者熱電偶信號。產品采用美國進口材料，接觸電阻低，溫升小，可滿足軍工級別可靠性要求。

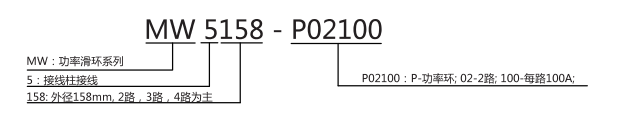

型號訂購說明:

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	2000萬轉		功率	信號
額定轉速	250RPM	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	接線柱	接線柱
接觸材料	鍍金-鍍金	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz,60s
扭矩	0.1N.m;+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可定制1000A-7500A的大電流，詳情請咨詢客服。

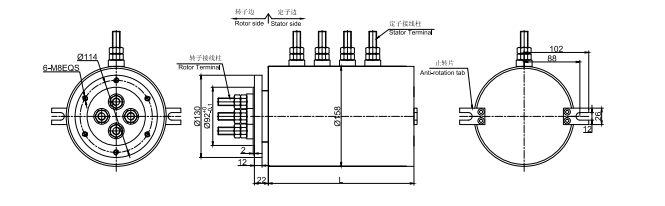

標準圖紙

MW5158系列 超大電流專用功率滑環
