MHF107系列


        2018-10-06 15:21  蘇州默孚龍










MHF107是單通道+電氣混合高頻旋轉接頭，高頻電氣混合滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品.最高傳輸速率可達3GHz。該系列產品支持單路高頻信號單獨傳輸，也可支持高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸， 視頻信號采用75歐姆特性阻抗， 高頻RF信號采用的是50Ω特性阻抗射頻同軸結構頭。（其他指定接插件可轉接，導線規格RG178、RG316、RG174等可選）











					技術規格參數





					高頻部分技術指標

					機械技術指標





					參數

					數值

					參數

					數值





					頻率

					0~3GHz

					工作壽命

					500萬轉





					額定功率

					5W

					額定轉速

					150RPM





					駐波比VSWR

					<1.3

					工作溫度(℃)

					-30℃~80℃





					插入損耗

					0.3db

					工作濕度

					0~85% RH





					駐波比波動

					<0.05

					接觸材料

					金-金





					插入損耗波動

					0.05db

					殼體材料

					鋁合金





					接頭類型

					直接出同軸電纜

					扭矩

					0.1N.m；+0.03N.m/6路





					特性阻抗

					50Ω/75Ω

					防護等級

					IP51





					電氣技術指標





					參數

					數值







					功率

					信號





					額定電壓

					0~440VAC/VDC

					0~240VAC/VDC





					絕緣電阻

					≥1000MΩ/500VDC

					≥1000MΩ/500VDC





					導線規格

					AWG16#Teflon

					AWG22#Teflon





					導線長度

					標準長度300mm（可據要求調整）





					絕緣強度

					500VAC@50Hz，60s





					動態電阻變化值

					<0.01Ω









	選型表

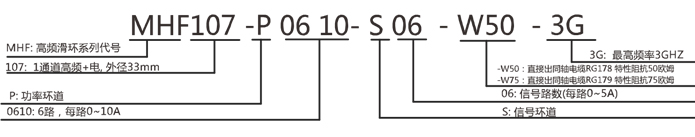

				MHF107 - 1通道高頻旋轉關節選型表





				型號

				高頻通道

				頻率

				10A

				信號或5A

				長度L(mm)





				MHF107-S06

				1

				DC-3GHz

				0

				6

				25.4





				MHF107-S12

				1

				DC-3GHz

				0

				12

				39.2





				MHF107-S18

				1

				DC-3GHz

				0

				18

				53





				MHF107-S24

				1

				DC-3GHz

				0

				24

				66.8

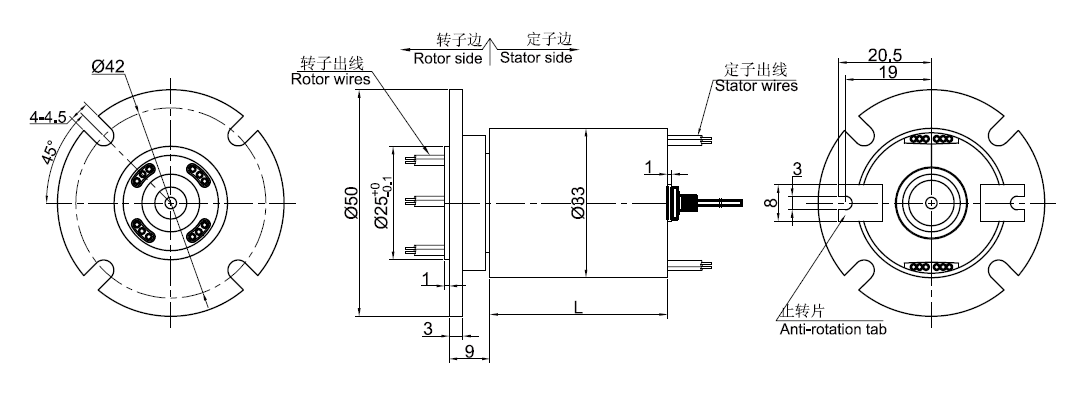

	標準圖紙
