MHF100系列

2018-10-06 15:21 蘇州默孚龍

MHF100 是單通道高頻旋轉接頭，高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品.最高傳輸速率可達30GHz。該系列產品支持單路或高頻信號單獨傳輸，也可非標定制高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸，見MHF108系列。

技術規格參數
機械技術指標
參數	數值
工作壽命	500萬轉
額定轉速	100RPM
工作溫度	-30℃~80℃
工作濕度	0~85% RH
接觸材料	金合金
殼體材料	不銹鋼
扭矩	0.1N.m;+0.03N.m/6 rings
防護等級	IP51

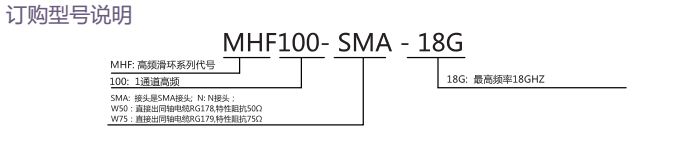

選型表

MHF100 - 1通道高頻旋轉關節選型表
型號	高頻通道	頻率	接頭類型	特性阻抗	插入損耗	駐波比VSWR	駐波比波動

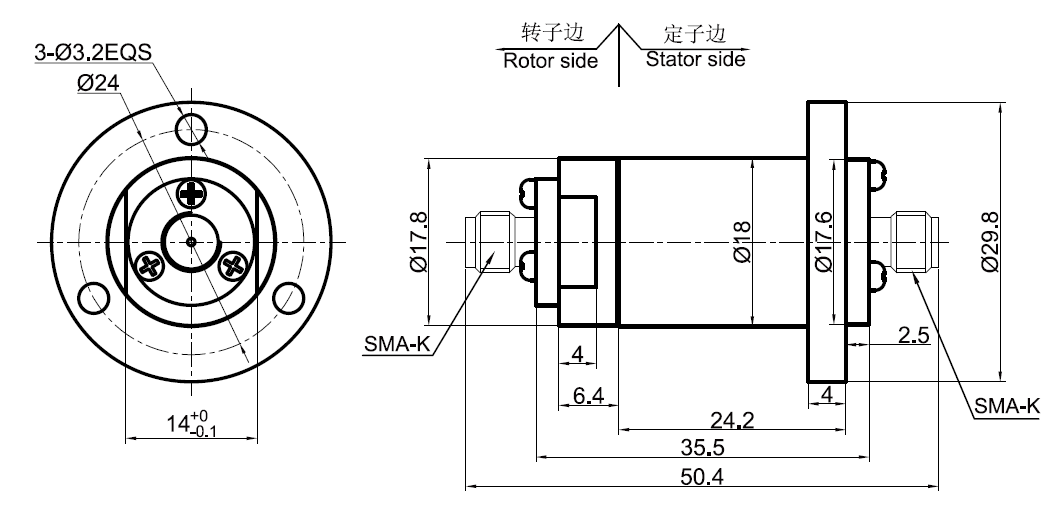

MHF100-SMA-30G	1	DC-30GHz	SMA	50Ω	0.3db	≤1.3	≤0.05

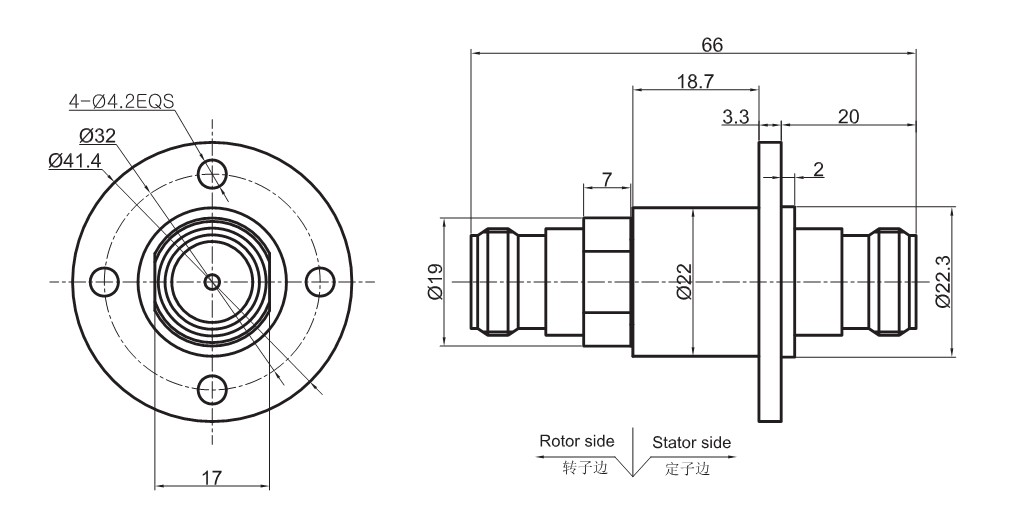

MHF100-N-12G	1	DC-12GHz	N	50Ω	0.3db	≤1.3	≤0.05

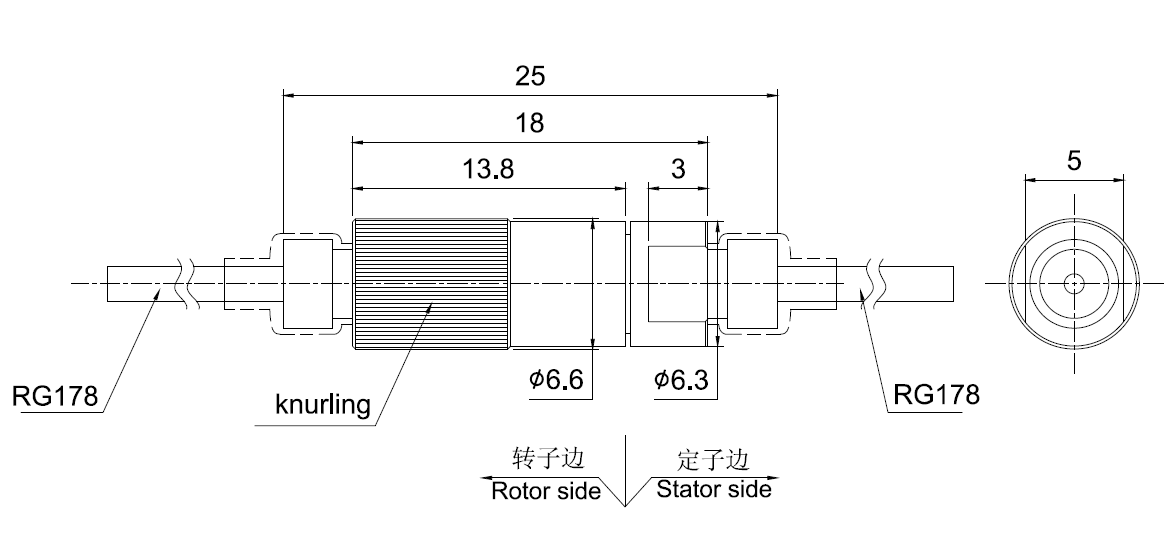

MHF100-W50-3G	1	DC-3GHz	coaxial-cable RG178	50Ω	0.3db	≤1.3	≤0.05
MHF100-W75-3G	1	DC-3GHz	coaxial-cable RG179	75Ω	0.3db	≤1.3	≤0.05

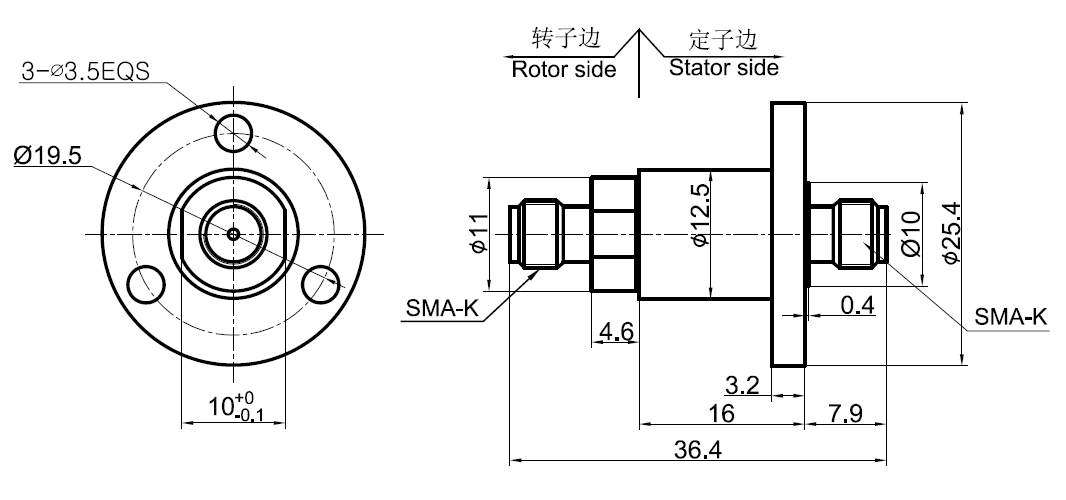

MHF100-SMA-18G	1	DC-18GHz	SMA	50Ω	0.3db	≤1.3	≤0.05
