MSDI224（高清1080P滑環）


        2018-10-06 15:21  蘇州默孚龍














		MSDI224高清導電滑環,支持1路HD-SDI高清信號(同軸電纜) + 24路信號（2A）同時傳輸，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達2.5GHZ, 能混合1~24路信號和微小電流.







		產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。







		主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.







		典型應用：高清安防監控，攝影攝像，高清攝像。

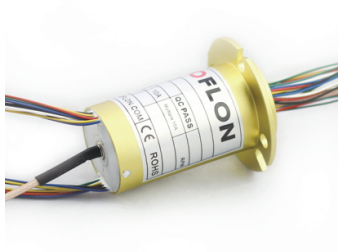

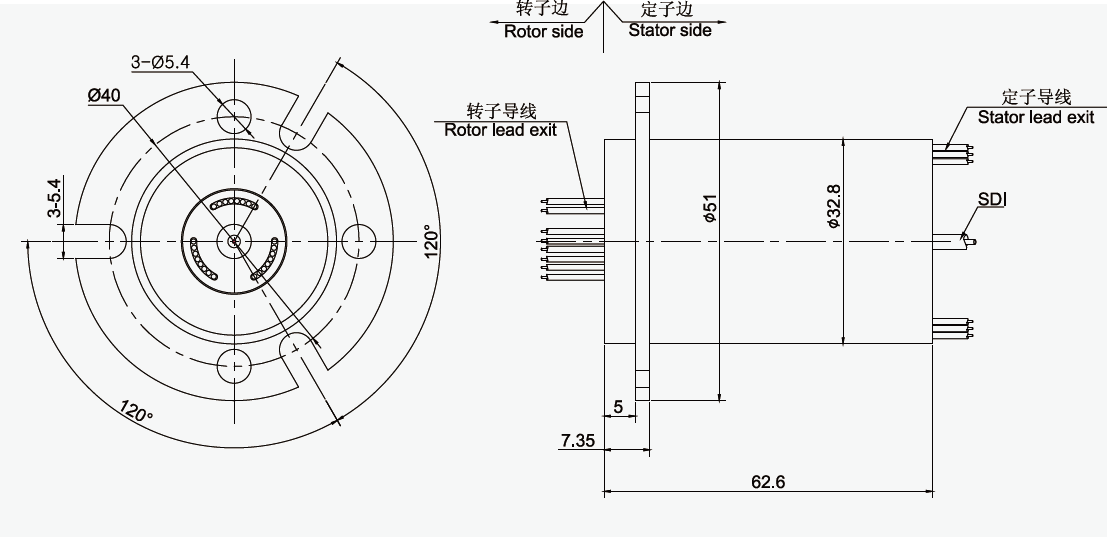

	標準圖紙













				各環路導線色碼表





				環道

				顏色

				環道

				顏色





				1

				黑

				7

				黑





				2

				紅

				8

				紅





				3

				黃

				9

				黃





				4

				綠

				10

				綠





				5

				藍

				11

				藍





				6

				白

				12

				白







	(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)



	選型表







				MSDI224系列高清HD-SDI滑環選型表





				型號

				HD-SDI高清

				頻率

				信號或2A

				長度L(mm)





				MSDI224

				1 通道 RG-179(75Ω)

				DC-3GHz

				24

				Φ32.8mm*46.71mm







	注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

	10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。







				技術規格參數





				高清旋轉接頭技術參數





				參數

				數值

				參數

				數值





				頻率

				DC-3GHz

				插入損耗

				0.65dB/1GHz Max





				插入損耗波動

				+/-0.05dB

				回波損耗(dB)

				-18 dB/1GHz Max





				輸入輸出

				RG-179/U

				最高轉速

				50RPM





				電壓駐波比

				VSWR≤1.3

				電壓駐波比波動

				+/-0.05





				工作壽命

				2億轉

				接頭類型

				BNC/F





				特性阻抗

				75 ohms

				額定電流

				直流1A(最大)





				電氣技術指標







				參數

				數值









				功率

				信號







				額定電壓

				0~440VAC/VDC

				0~440VAC/VDC







				絕緣電阻

				≥1000MΩ/500VDC

				≥1000MΩ/500VDC







				導線規格

				AWG28#Teflon

				AWG28#Teflon







				導線長度

				標準長度300mm(可據要求調整)







				絕緣強度

				500VAC@50Hz,60s







				動態電阻變化值

				<0.01Ω







				機械技術指標







				參數

				數值







				工作壽命

				5000萬轉.







				額定轉速

				250RPM







				工作溫度

				-30℃~80℃







				工作濕度

				0~85% RH







				接觸材料

				金-金







				殼體材料

				鋁合金







				扭矩

				0.05N.m；+0.01N.m/6路







				防護等級

				IP51
