MSDI230（高清1080P滑環）

MSDI230高清導電滑環,支持1路HD-SDI高清信號(同軸電纜) + 30路信號（2A）同時傳輸，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達2.5GHZ, 能混合1~30路信號和微小電流.



產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。



主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.



典型應用：高清安防監控，攝影攝像，高清攝像。

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

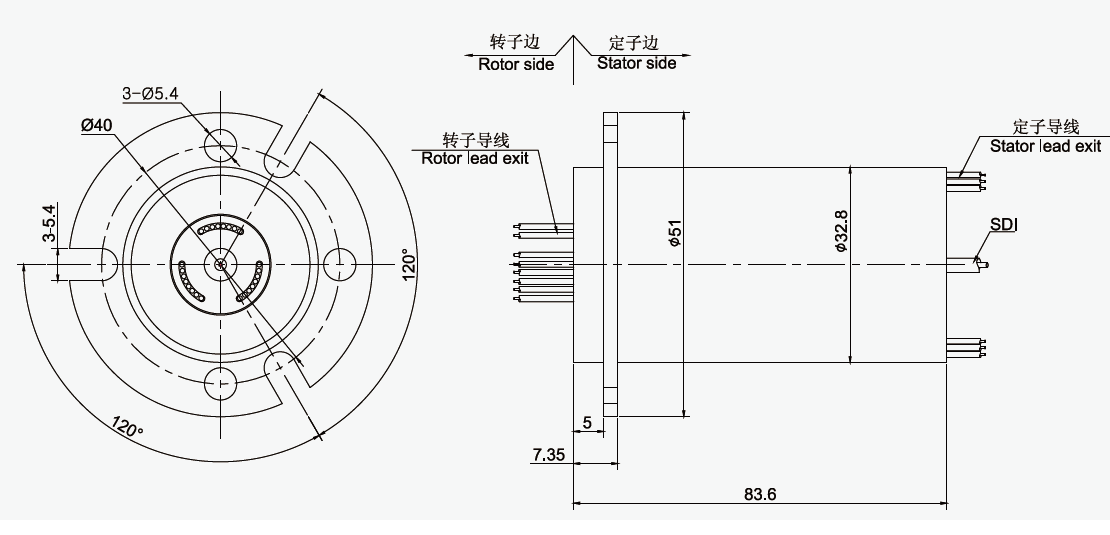

選型表

MSDI230系列高清HD-SDI滑環選型表
型號	HD-SDI高清	頻率	信號或2A	長度L(mm)
MSDI230	1 通道 RG-179(75Ω)	DC-3GHz	30	Φ32.8mm*46.71mm

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

技術規格參數
高清旋轉接頭技術參數
參數	數值	參數	數值
頻率	DC-3GHz	插入損耗	0.65dB/1GHz Max
插入損耗波動	+/-0.05dB	回波損耗(dB)	-18 dB/1GHz Max
輸入輸出	RG-179/U	最高轉速	50RPM
電壓駐波比	VSWR≤1.3	電壓駐波比波動	+/-0.05
工作壽命	2億轉	接頭類型	BNC/F
特性阻抗	75 ohms	額定電流	直流1A(最大)
電氣技術指標
參數	數值
	功率	信號
額定電壓	0~440VAC/VDC	0~440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG28#Teflon	AWG28#Teflon
導線長度	標準長度300mm(可據要求調整)
絕緣強度	500VAC@50Hz,60s
動態電阻變化值	<0.01Ω
機械技術指標
參數	數值
工作壽命	5000萬轉.
額定轉速	250RPM
工作溫度	-30℃~80℃
工作濕度	0~85% RH
接觸材料	金-金
殼體材料	鋁合金
扭矩	0.05N.m；+0.01N.m/6路
防護等級	IP51
