MSP112系列


        2018-10-15 18:06  蘇州默孚龍










MSP112 分離式導電滑環是屬于微型滑環一種，采用分離的轉子和接觸刷組合， 支持12路信號/2A,定子線和轉子線對應使用6色彩色導線，使電路連接簡單化。導電環采用90度角V型槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。









					產品等級選型表





					MSP1129是MSP112的高端版本，主要應用要求非常高的軍事，航空航天等，區別如下:





					型號

					最高轉速

					工作壽命

					扭矩

					電氣噪音①@10Rpm





					MSP112

					250RPM

					2000萬轉

					0.02 N•m

					10mΩ





					MSP1129

					1000RPM

					1億轉

					0.005 N•m

					4mΩ











					技術規格參數





					電氣技術指標

					機械技術指標





					參數

					數值

					參數

					數值







					功率

					信號

					工作溫度

					-30℃~80℃





					額定電壓

					0~240VAC/VDC

					0~240VAC/VDC

					工作濕度

					0~85% RH





					絕緣電阻

					≥1000MΩ/500VDC

					≥1000MΩ/500VDC

					接觸材料

					金合金





					導線規格

					AWG26#Teflon

					AWG26#Teflon

					扭矩

					IP41





					導線長度

					標準長度300mm（可據要求調整）









					絕緣強度

					500VAC@50Hz，60s









					動態電阻變化值

					<0.01Ω











		選型表







					MSP112系列滑環選型表





					型號

					信號或2A

					產品等級





					MSP112

					12

					通用





					MSP1129

					12

					高端







		注：N個2A 電流環并起來可作為1路N*2A電流環使用；比如: 2環2A 并起來做作為 1路4A 使用。

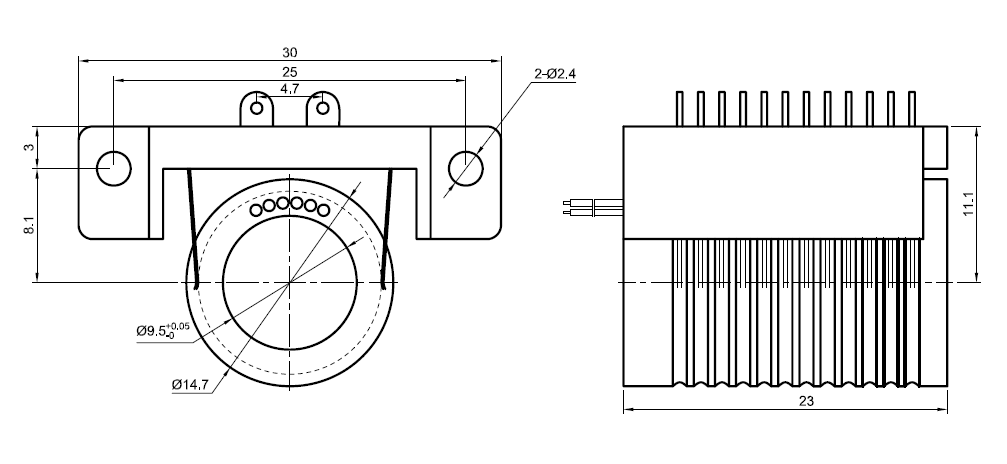

		標準圖紙
