MSP230系列


        2018-10-15 18:06  蘇州默孚龍










MSP230 分體式滑環是采用分離的轉子和接觸刷組合， 支持12路10A/信號,定子線和轉子線對應使用6色彩色導線，使電路連接簡單化。導電環采用90度角V行槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。











					產品等級選型表





					MSP2309是MSP230的高端版本，主要應用要求非常高的軍事，航空航天等，區別如下:





					型號

					最高轉速

					工作壽命

					扭矩

					電氣噪音①@10Rpm





					MSP230

					150RPM

					1000萬轉

					0.1 N•m

					10mΩ





					MSP2309

					400RPM

					4000萬轉

					0.05 N•m

					4mΩ











					技術規格參數





					電氣技術指標

					機械技術指標





					參數

					數值

					參數

					數值







					功率

					信號

					工作溫度

					-30℃~80℃





					額定電壓

					0~440VAC/VDC

					0~440VAC/VDC

					工作濕度

					0~85% RH





					絕緣電阻

					≥1000MΩ/500VDC

					≥1000MΩ/500VDC

					接觸材料

					金合金





					導線規格

					AWG16#Teflon

					AWG22#Teflon

					扭矩

					IP41





					導線長度

					標準長度300mm（可據要求調整）









					絕緣強度

					500VAC@50Hz，60s









					動態電阻變化值

					<0.01Ω











		選型表







					MSP230系列滑環選型表





					型號

					信號或10A

					產品等級





					MSP230

					12

					通用





					MSP2309

					12

					高端







		注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

		10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

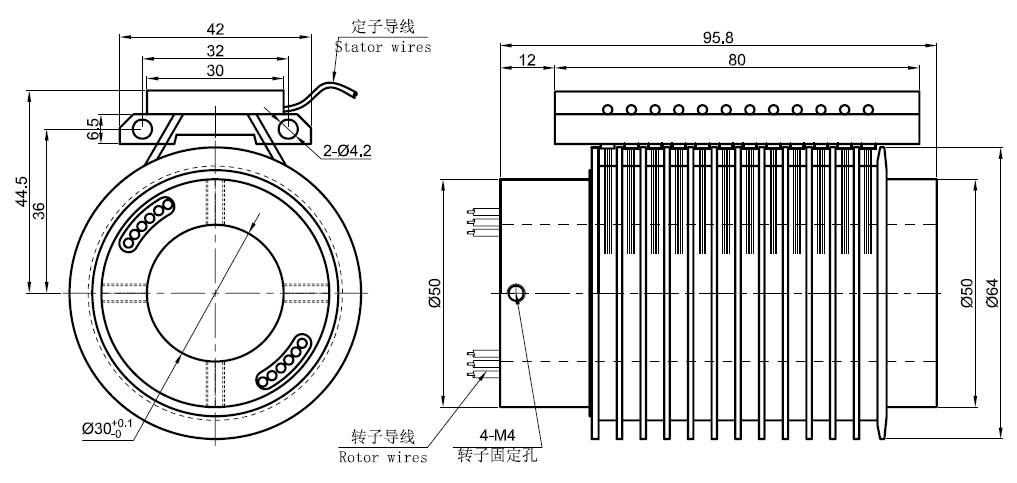

		標準圖紙
